LISSY přijímače Uhlenbrock

  Přijímače LISSY se osazují do míst na kolejišti, kde potřebujeme detekovat průjezd lokomotivy či vlaku. Zpravidla to jsou místa, kde potřebujeme vlaky zastavovat jako návěstidla u traťových nebo staničních oddílů, zastávky, skrytá nádraží nebo místa, kde potřebujeme při průjezdu vlaku vykonat nějaký příkaz, např. před vjezdem do tunelu zapískat nebo při vjezdu do skrytého nádraží vypnout zvuky lokomotivy.

  Optický senzor přijímače LISSY se montuje doprostřed koleje tak, aby nevyčníval na temeno kolejnice (TK) a nemohlo tak dojít k jeho poškození projíždějícími vozidly nebo čistícími prostředky. Nesmí být v okolí zastíněn, aby spolehlivě přijímal signály z vysílače LISSY. Podle dokumentace je doporučeno, aby vzdálenost mezi vysílačem LISSY a optickými senzory přijímače LISSY nebyla být větší než 12mm. Taktéž je vhodné zvážit umisťování optických senzorů přijímače LISSY v ostrých obloucích kde zvláště dlouhé lokomotivy více vybočují z osy kolejí a optické senzory umístěné v ose kolejí by nemusely být dobře osvíceny. Optické senzory můžeme v místě snímání montovat dvěma způsoby:

• V místě snímání osadíme jen jeden optický senzor. Tento senzor detekuje pouze průjezd vozidla s vysílačem LISSY a vykoná příslušné příkazy. V tomto případě není senzor schopen detekovat směr jízdy vozidla.
• V místě snímání osadíme dva optické senzory. Optické senzory montujeme na vzájemnou vzdálenost jednoho až dvou pražců. U této varianty lze v místě snímání určit při průjezdu vozidla s vysílačem LISSY navíc směr jízdy a při zkalibrování i rychlost jízdy. Naprogramované příkazy pak mohou být vykonány jen při určitém navoleném směru jízdy.

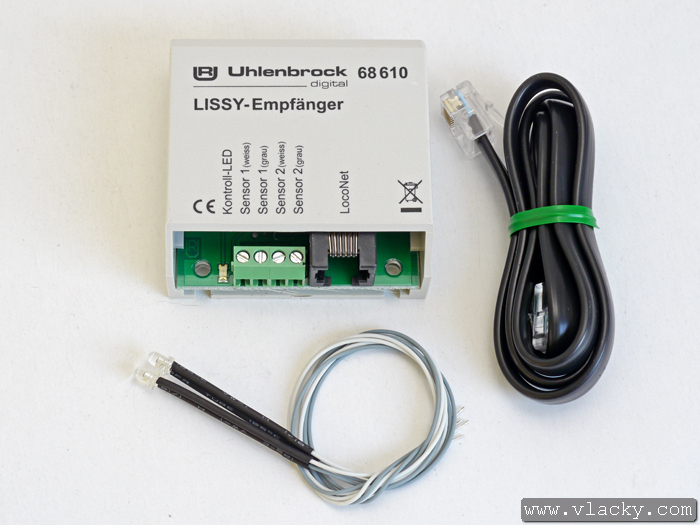

Přijímač Uhlenbrock 68610  → manuál ·

Přijímač je vybaven dvěma vstupy pro připojení optických senzorů, které jsou součástí balení. Dále je vybaven konektorem pro připojení ke sběrnici LocoNet a kontrolní LED, která signalizuje průjezd vozidla s vysílačem LISSY na optickými senzory. Kromě základní varianty montáže se dvěma optickými senzory v místě snímání může tento přijímač LISSY obsloužit také dvě místa snímání, pokud zvolíme výše uvedenou jednodušší variantu osazení jednoho optického senzoru v místě snímání. Technicky jsme pouze omezeni délkou přívodů od optických senzorů k přijímači LISSY.

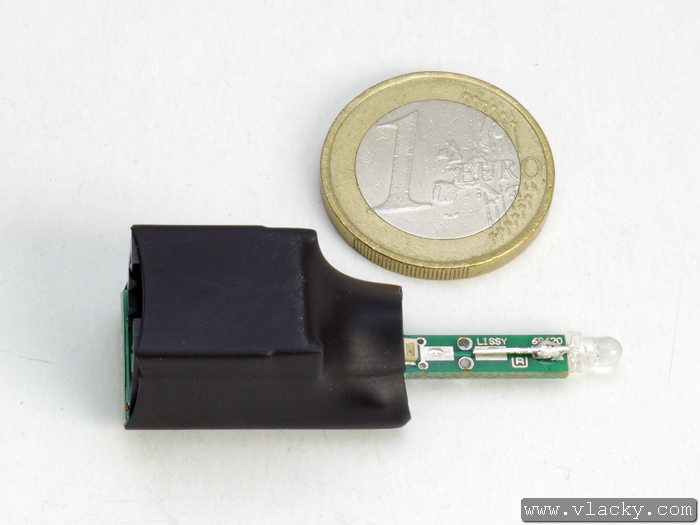

Vysílač Uhlenbrock 68620  → manuál ·

Tento přijímač má integrován do jednoho modulu vlastní přijímač s konektorem LocoNet a s optickým senzorem. Tato jednodušší verze s jedním optickým senzorem tak umí snímat jen průjezd vozidla nad optickým senzorem. Při instalaci lze případně optický senzor s plošným spojem oddělit a kablíkem prodloužit.

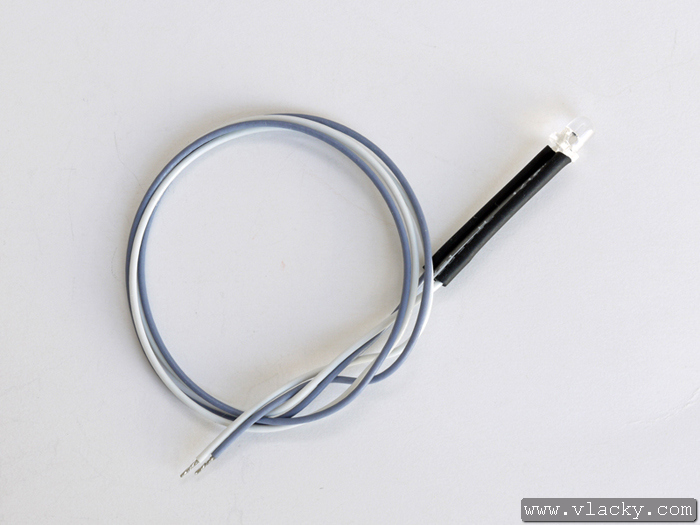

Sada optických senzorů 68690

Samostatně lze dokoupit sadu náhradních optických senzorů. Snad jedinou aplikací, kdy lze zapojit k přijímači LISSY tři optické senzory, je brzdící úsek před místem zastavení.

Upozornění: Při programování postupujeme stejně jako u jiných zařízení připojovaných ke sběrnici LocoNet. Zejména dáváme pozor, aby se nám na sběrnici nevyskytla dvě zařízení se stejnou adresou.
