Návod na osazení dieselové lokomotivy Tillig V100 LISSY vysílačem


  Lokomotiva byla předem osazena digitálním dekodérem Uhlenbrock 73400 podle tohoto návodu. Při použití vysílače LISSY Uhlenbrock 68330 není jeho funkcionalita závislá na použitém lokomotivním dekodéru, protože jeho přívodní vodiče budou připájeny na plošný spoj v místě, kde je k dipozici vstupní napětí z kolejí.

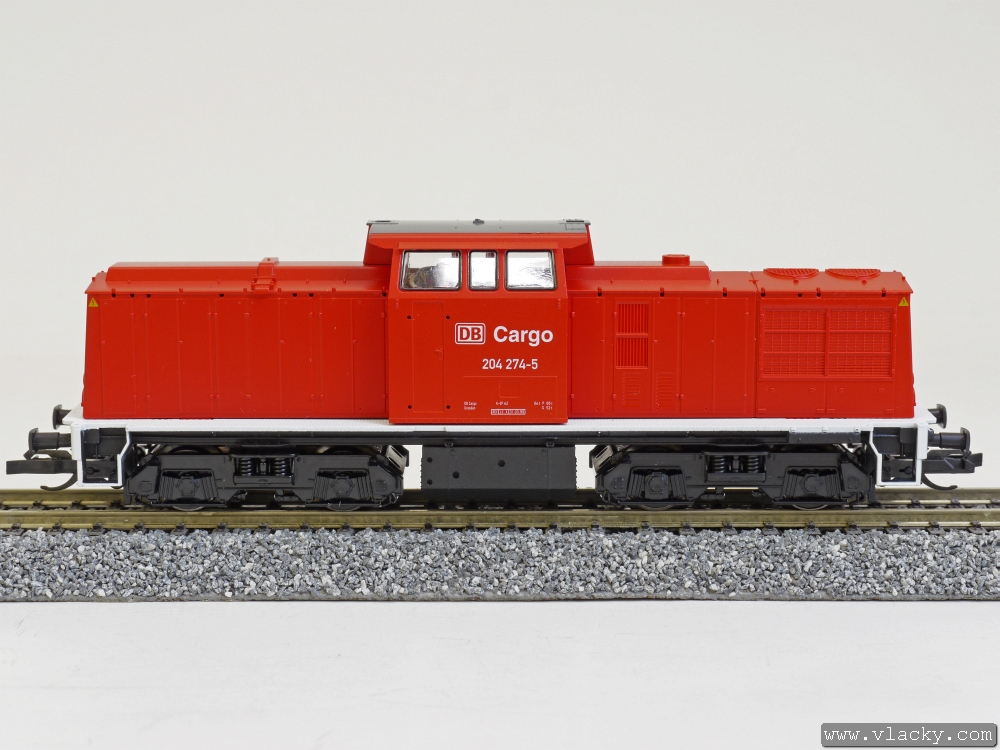

1.  Dieselová lokomotiva Tillig V100 připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.

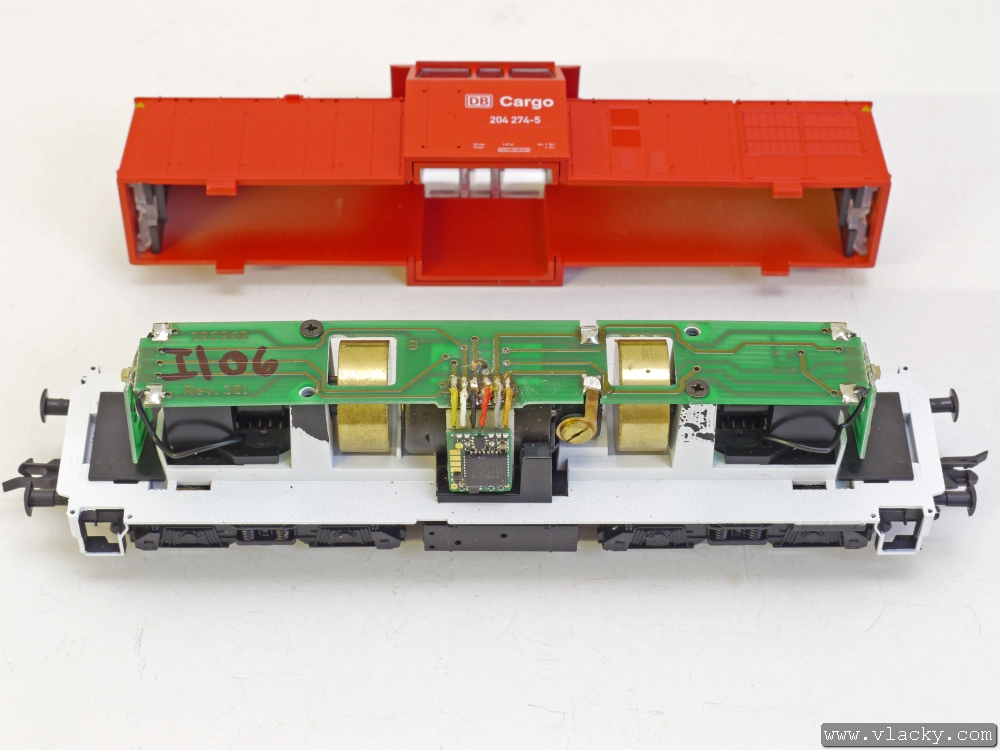

2.  Kapotu lokomotivy opatrně zmáčkneme na obou stranách, aby byly uvolněny plastové zámky. Při sundáváni kapoty dáváme pozor na kabinu, kde je lokomotivní dekodér, aby se nám nezachytil za okraj.

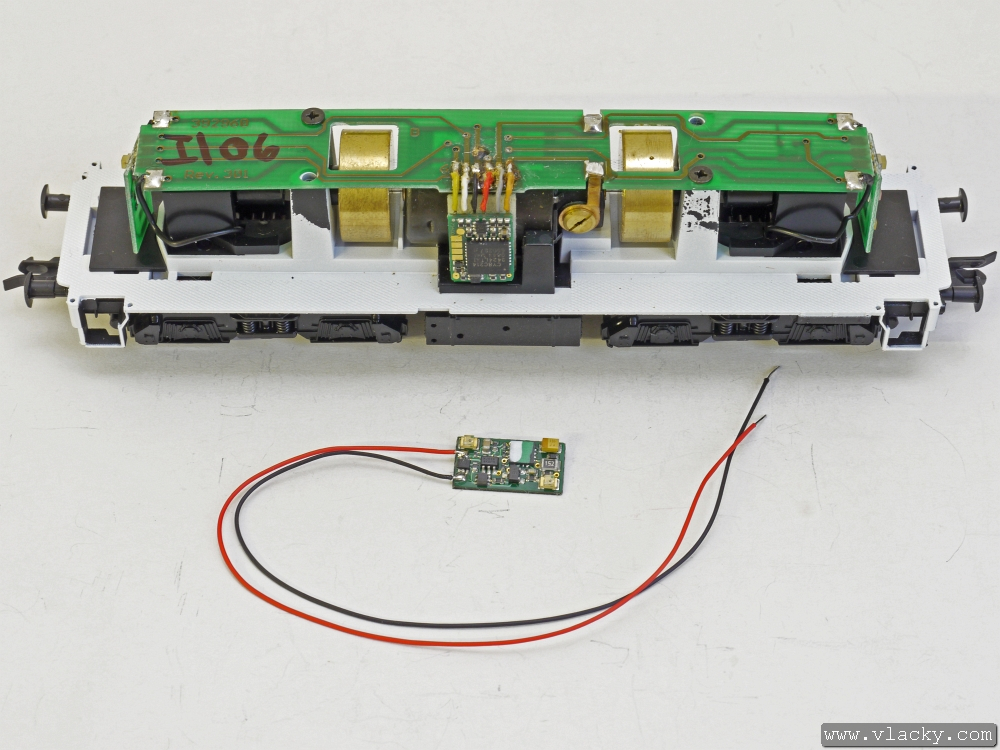

3.  Vysílač LISSY Uhlenbrock 68330 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.

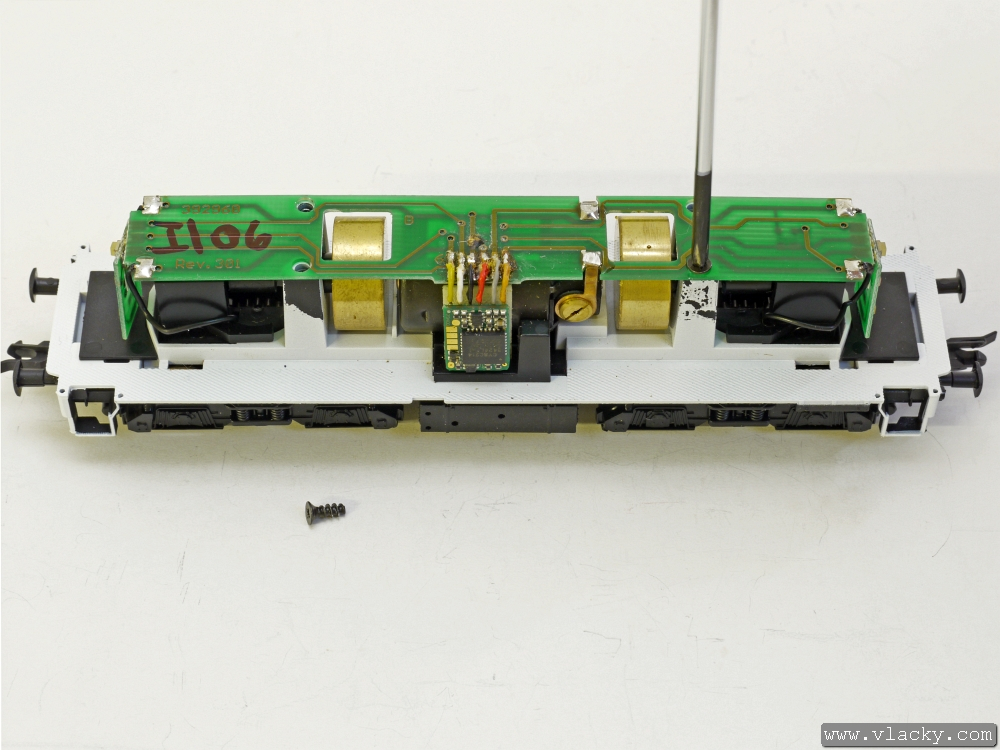

4.  Před demontáží plošného spoje uvolníme dva šroubky. Dále na obou koncích plošného spoje odpájíme černé přívody napájení od podvozků.

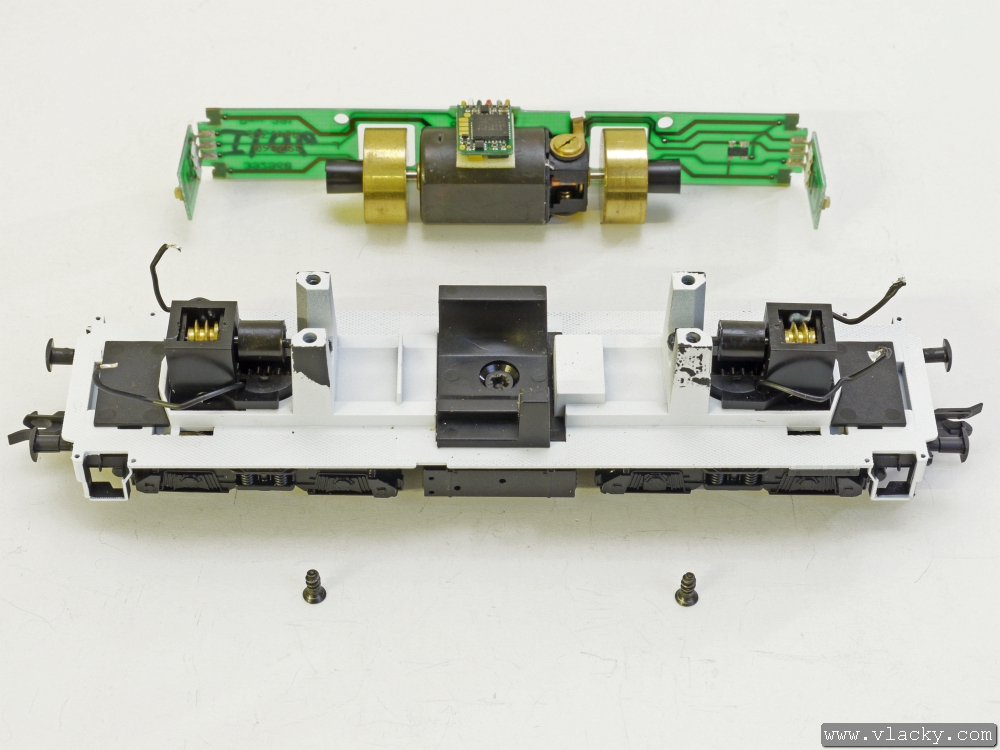

5.  Opatrně sundáme plošný spoj včetně motorku a lokomotivního dekodéru. Během sundávání musíme ze setrvačníků vyháknout oba kardanovy hřídele. Musímě postupovat velmi opatrně, abychom plastové kardany nepoškodili.

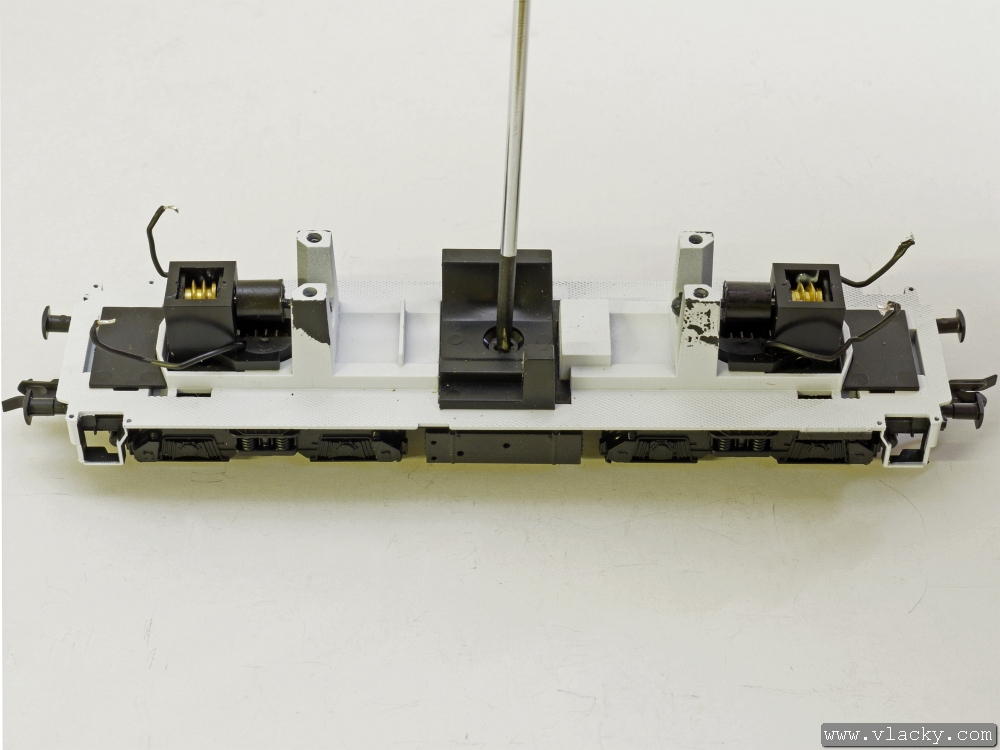

6.  Uvolníme šroubek, který spojuje plastové uložení motorku s balastem (imitací nádrže) pod lokomotivou.

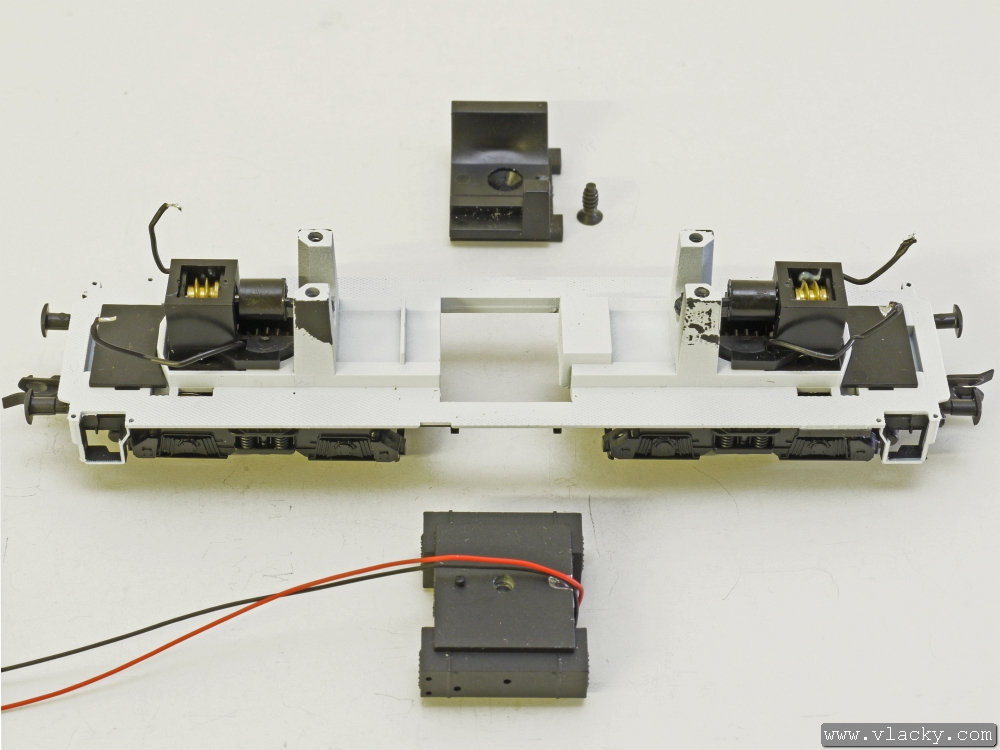

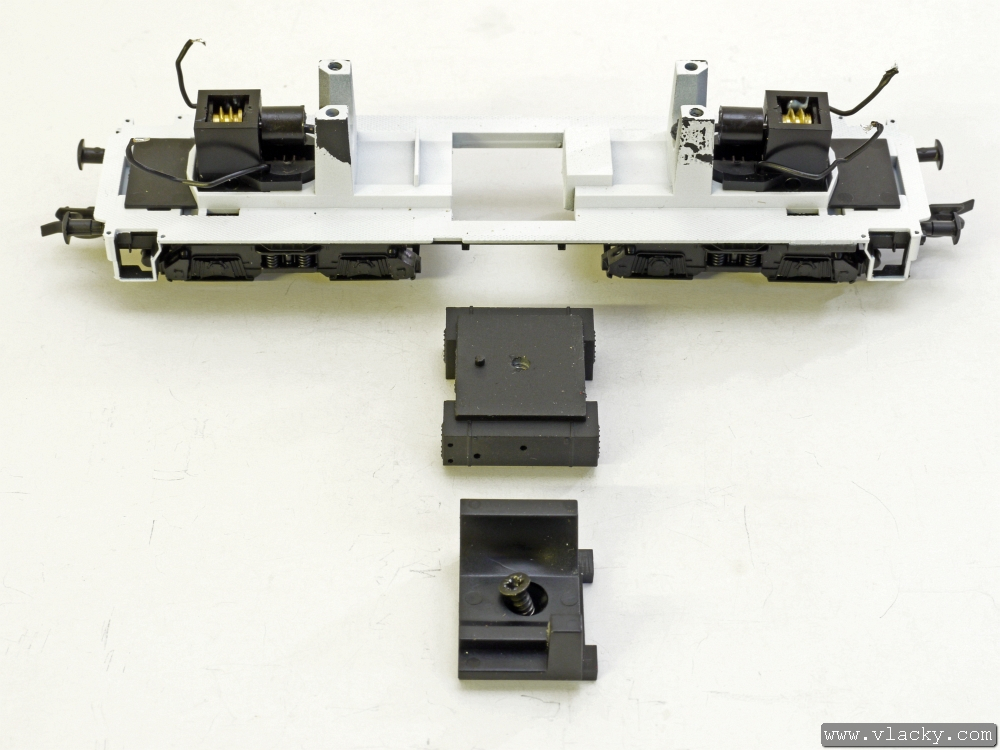

7.  Pohled na demontovaný balast (imitaci nádrže) a plastové uložení motorku. Malý čep na balastu jako klíč brání nechtěnému stranovému otočení některého z obou dílů.

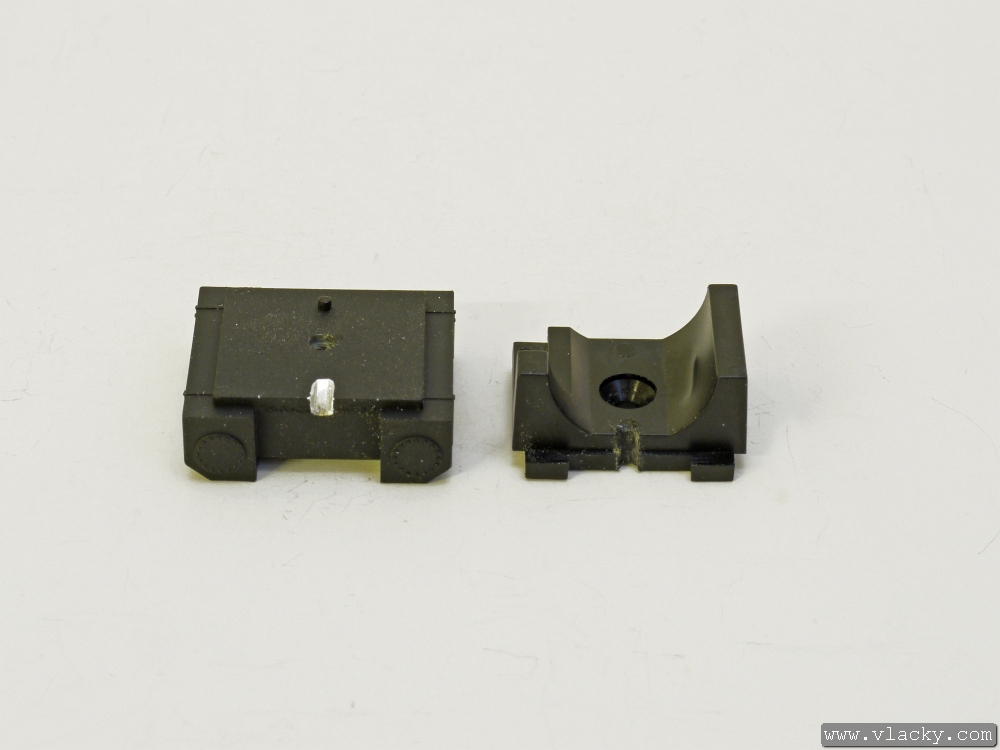

8.  Pro protažení vodičů vysílače LISSY dovnitř do lokomotivy potřebujeme vypilovat drážku na obou dílech o šířce přibližně 1 mm.

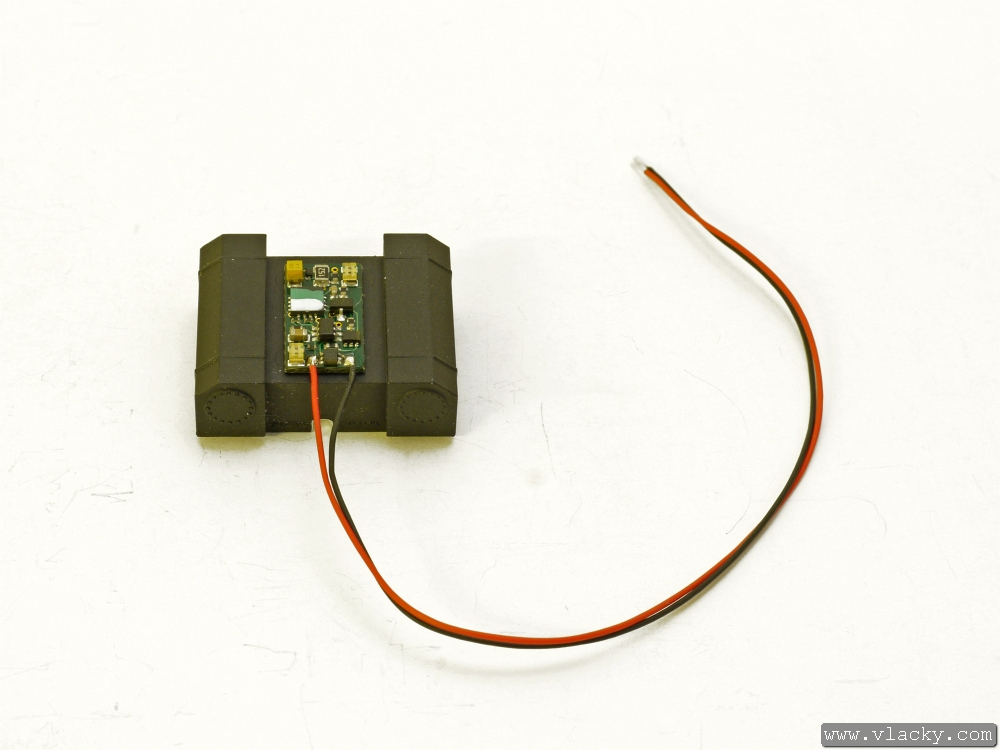

9.  Připravený vysílač LISSY Uhlenbrock 68330 přilepíme kapkou vteřinového lepidla. V balastu je dostatečně velké vybrání pro umístění vysílače LISSY.



10.  Oba vodiče od vysílače LISSY svedeme připravenou drážkou a můžeme je zafixovat kapkou vteřinového lepidla.

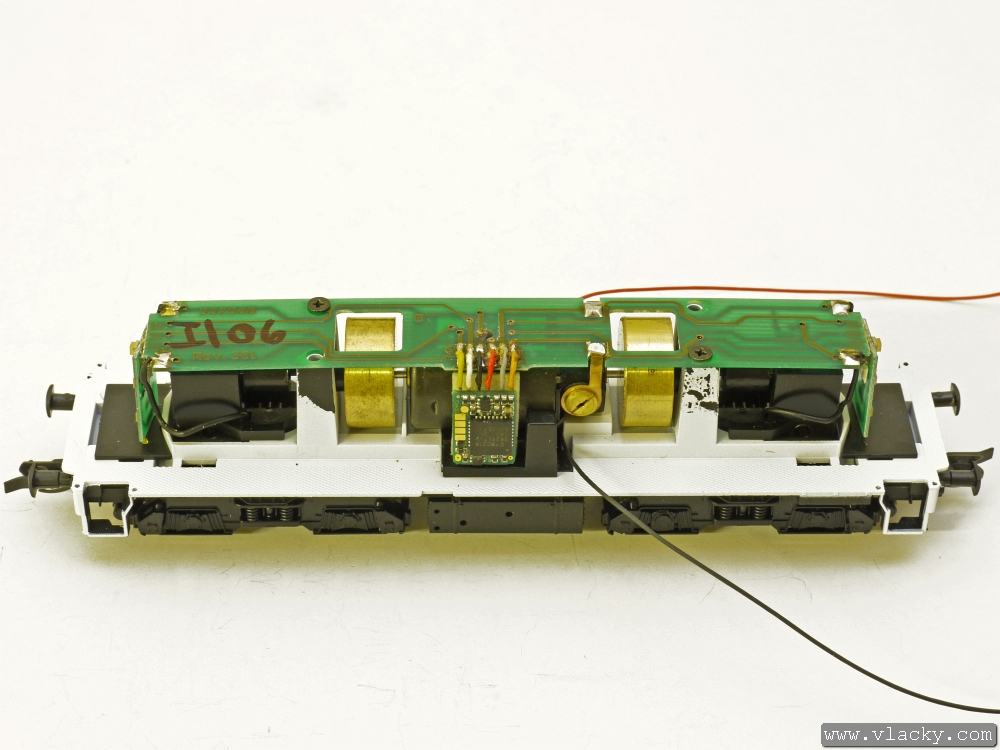

11.  Zpátky sešroubíme dohromady plastové uložení motorku s balastem (imitaci nádrže). Připravenou drážkou dostaneme vodiče od vysílače LISSY dovnitř do lokomotivy.



12.  Zpátky nasadíme plošný spoj. Zvláště opatrně postupujeme při nasazování obou kardanových hřídelí. Plošný spoj přišroubujeme a na oba konce připájíme zpět černé vodiče napájení od obou podvozků.

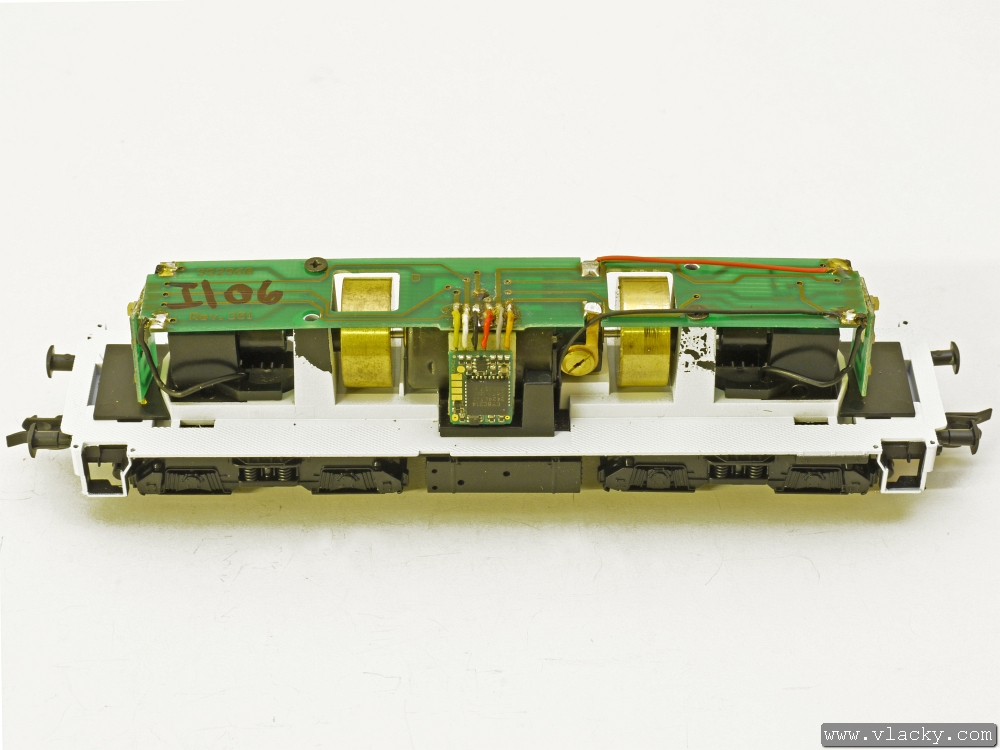

13.  Přívodní vodiče od vysílače LISSY zkrátíme na nezbytnou délku a připájíme na plošky k vodičům napájení od nejbližšího podvozku. V tomto okamžiku je lokomotiva připravena k provozu. Před kompletací lokomotivu ještě přezkoušíme.


Tento návod je použitelný pro následující modely z katalogu
 Tillig   01439 E  BR 108 001-9, červená se žlutými čely, černý rám, šedé podvozky
 Tillig   01425  BR 110 056-9, červená s krémovým pruhem, černý rám a podvozky
 Tillig   01499  V100 139, červená s krémovým pruhem
    01554  BR 112 350-4, červená s ílým pruhem, černým rámem a šedými povozky
 Tillig   02580  V 100 135, dieselová lokomotiva červená s bílou linkou a s černým pojezdem
 Tillig   02581  BR 110 152-5, červená s bílou linkou, černým rámem a šedými podvozky
 Tillig   02582  V 100 034, dieselová lokomotiva červená s krémovými pruhy
 Tillig   04580  BR 203, dieselová lokomotiva černá s černým pojezdem „Rail Technology & Logistics GmbH“
 Tillig   04581  BR 202 385-1, orientální červená
 Tillig   04585  105, dieselová lokomotiva červená s černým pojezdem (ex V 100) „Mitteldeutsche Eisenbahn Gmbh“
 Tillig   04586  BR 114 626-5, červená s černým rámem a šedým pojezdem
 Tillig   04588  BR 202 523-7, červená s černým pojezdem a bílým lemováním
 Tillig   04589  BR 110 728-3, červená s krémovým pruhem, černý rám a pojezd
 Tillig   04590  V 100.04, zelená-stříbrná s černým rámem a pojezdem
 Tillig   04598  BR 203, žlutá s šedým rámem a černým pojezdem „Bahnbau“
