Návod na osazení elektrické lokomotivy Tillig BR189 LISSY vysílačem


  Lokomotiva byla předem osazena digitálním dekodérem Uhlenbrock 73410 podle tohoto návodu. Při použití vysílače LISSY Uhlenbrock 68330 není jeho funkcionalita závislá na použitém lokomotivním dekodéru, protože jeho přívodní vodiče budou připájeny na plošný spoj v místě, kde je k dispozici vstupní napětí z kolejí.

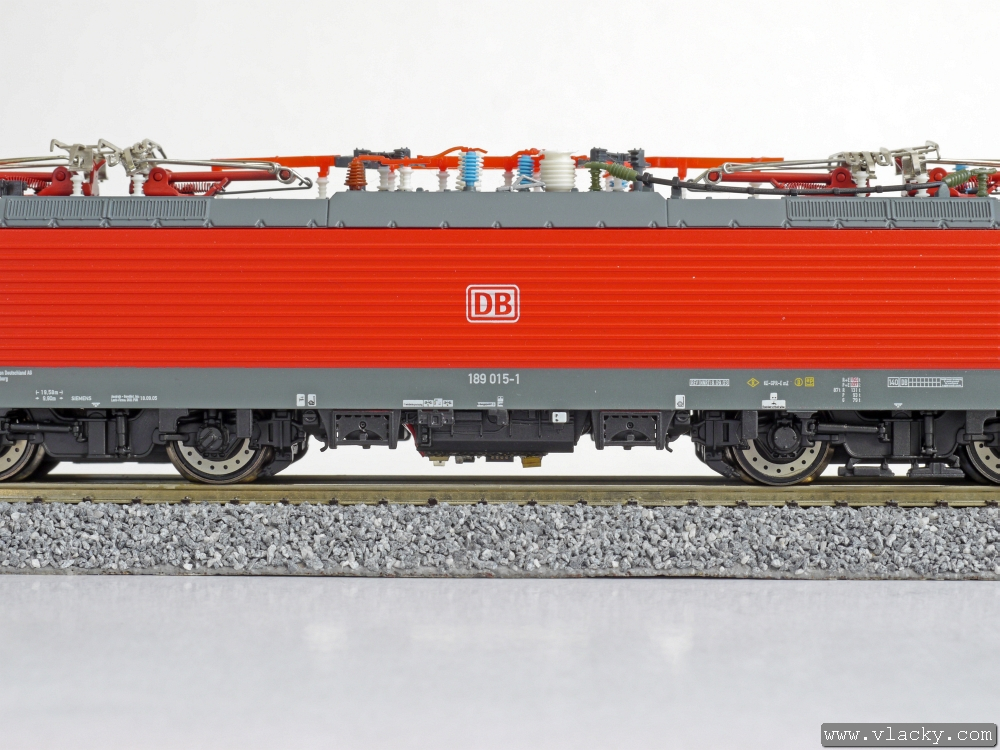

1.  Elektrická lokomotiva Tillig BR189 připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.

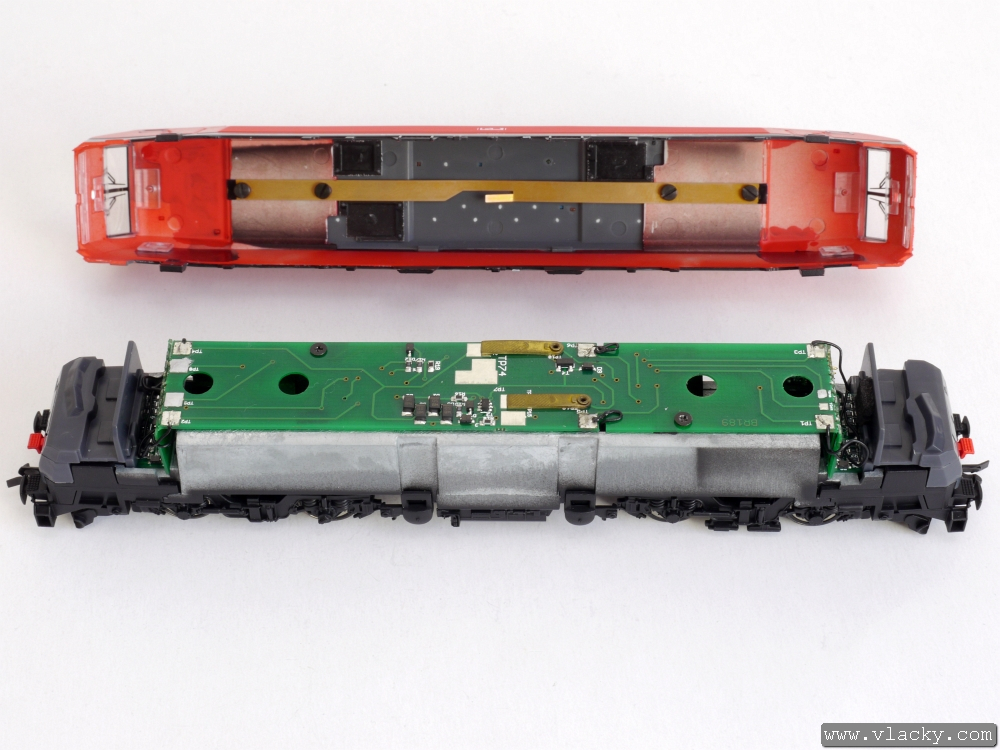

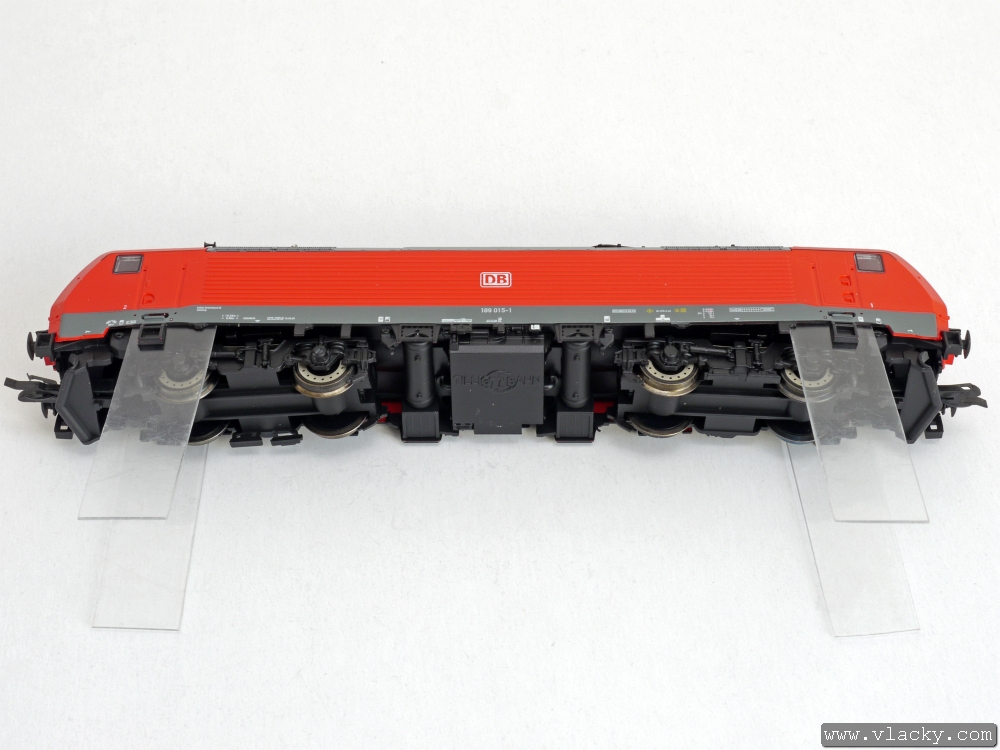

2.  V místě, kde jsou na skříni zespodu viditelné plastové výstupky, zasuneme pásky a uvolníme skříň od pojezdu.



3.  Pohled na sundanou skříň lokomotivy. Nesmíme ji stranově otočit, protože je v ní pružný kontakt od pantografů na plošku TP74 uprostřed na plošném spoji.

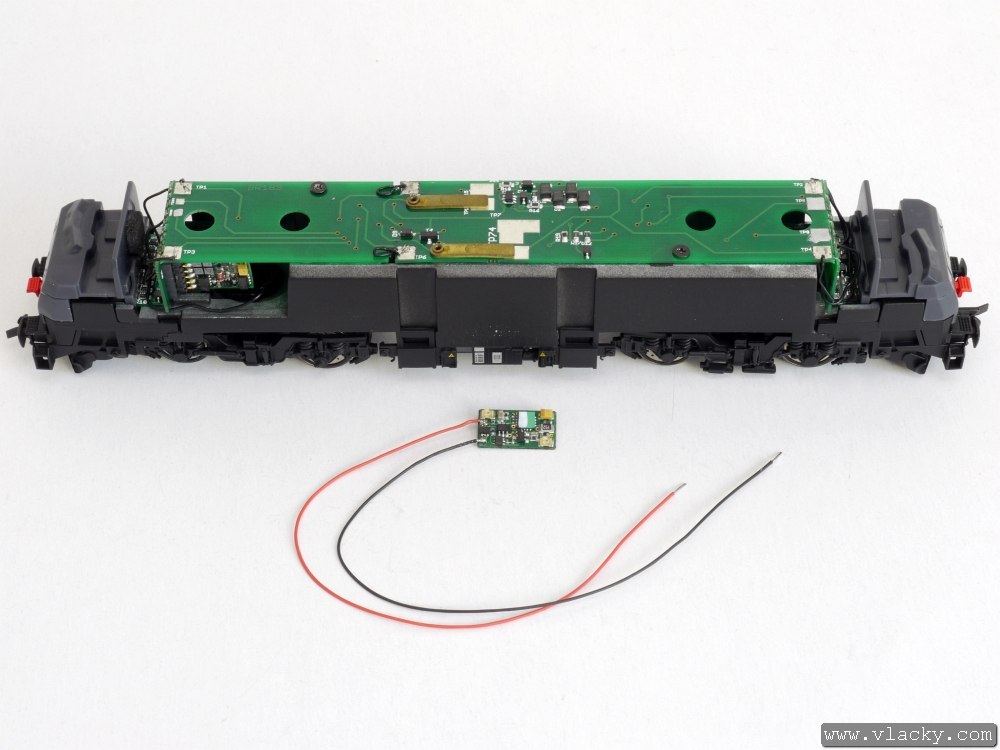

4.  Vysílač LISSY Uhlenbrock 68330 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.

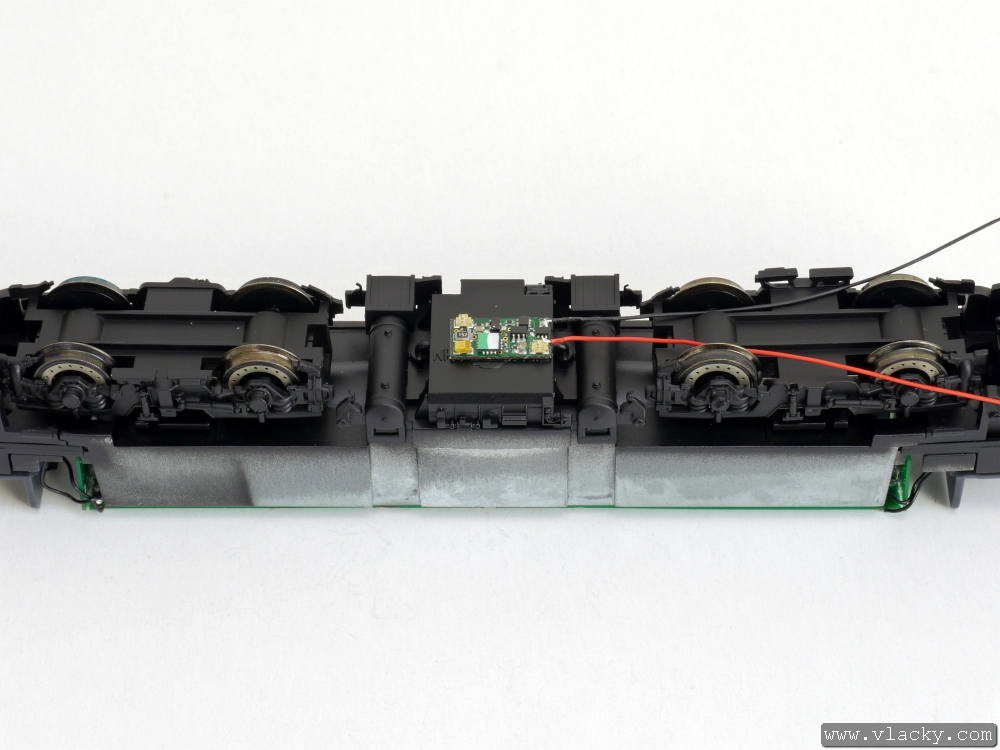

5.  Na plastový výlisek v ose přilepíme vysílač LISSY Uhlenbrock 68330 kapkou vteřinového lepidla.

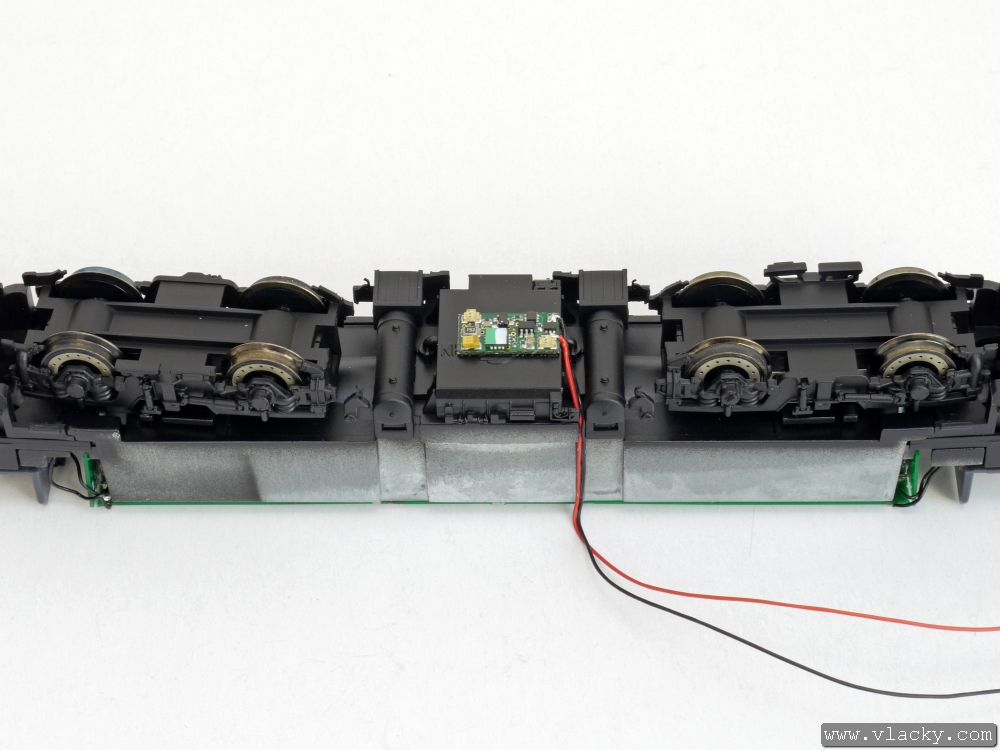

6.  Oba přívody LISSY vysílače svedeme na bok pojezdu, kde je vybrání. Přívody vedeme až k desce plošných spojů a zafixujeme je kapkou vteřinového lepidla.

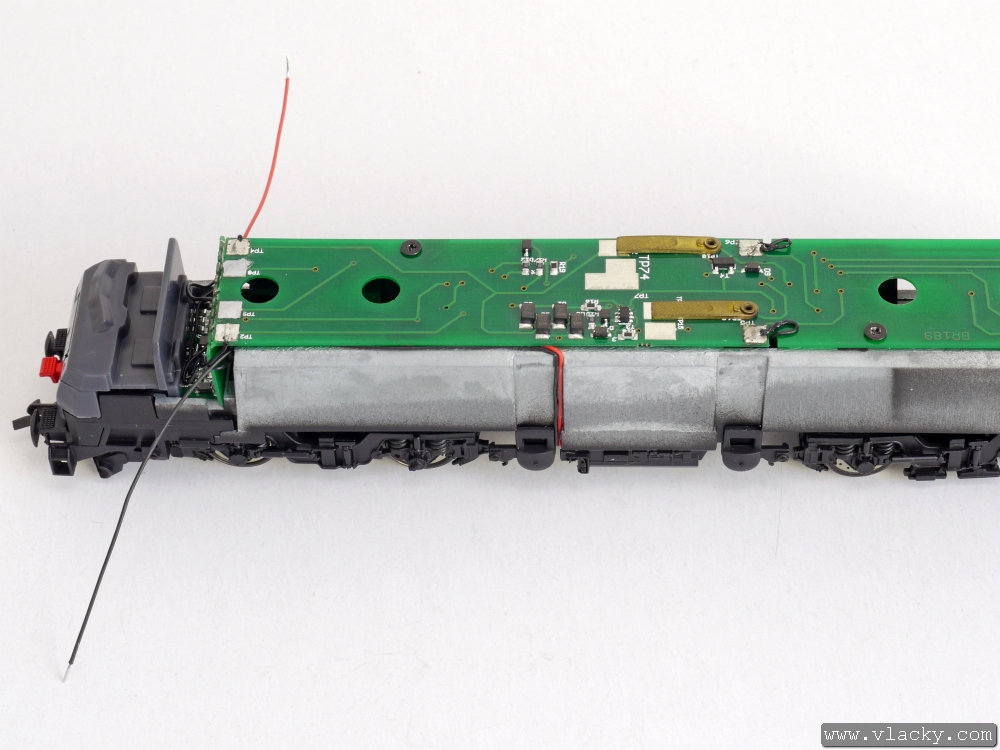

7.  Přívody LISSY vysílače vedeme dále po kraji mezerou mezi plošným spojem a pojezdem na konec plošného spoje u levého podvozku.

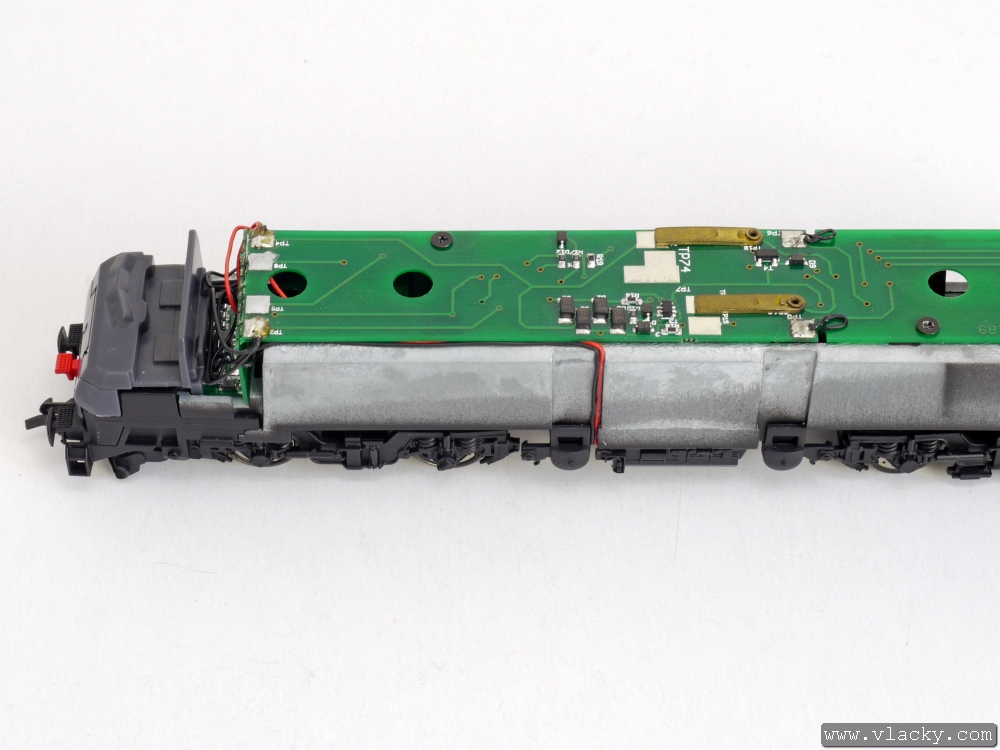

8.  Přívody LISSY vysílače připájíme na plošky označené TP2 a TP4, na které je zároveň přivedeno napájení od levého podvozku.

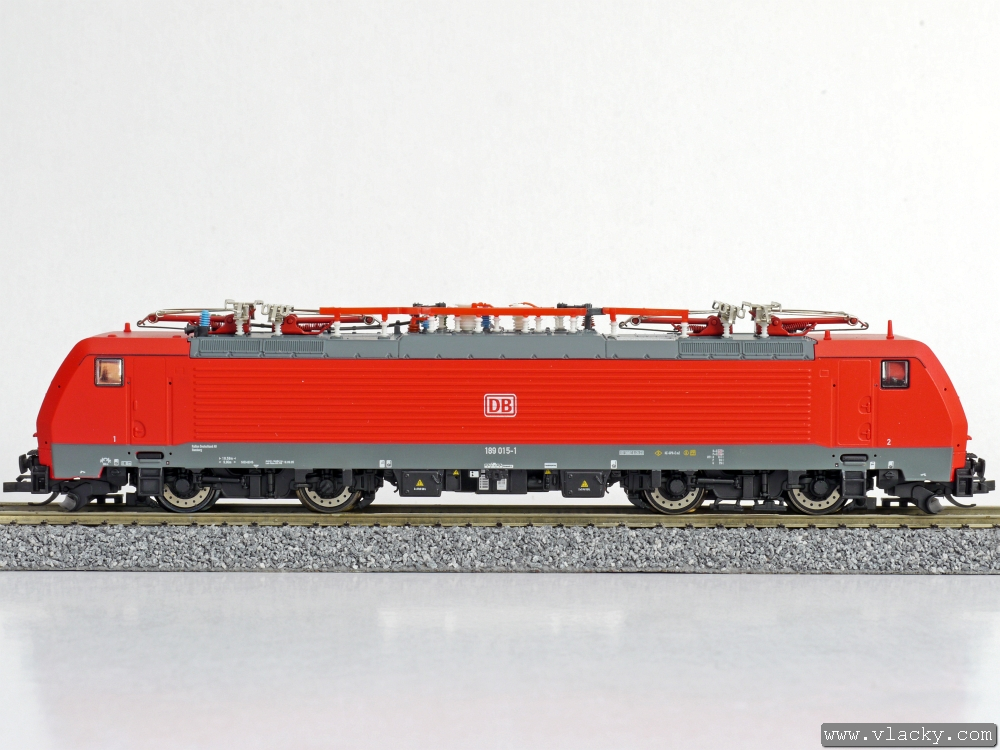

9.  Detailní boční pohled na vysílač LISSY vyčnívající pod lokomotivou.


Tento návod je použitelný pro následující modely z katalogu
 Tillig   02470  BR 189 015-1, elektrická lokomotiva červená se čtyřmi polopantografy
 Tillig   02471  BR 189, elektrická lokomotiva černá se čyřmi polopantografy „CityNightLine“
 Tillig   02472  E 189, elektrická lokomotiva žlutá-červená s logem „ÖBB“
 Tillig   02473  BR 189, elektrická lokomotiva červená „Railion“
 Tillig   02474  Re 474, elektrická lokomotiva červenomodrá Re 474
 Tillig   02477  BR 189, elektrická lokomotiva černá „ERS Railways”
 Tillig   02478  BR 189 800-6, elektrická lokomotiva červená
 Tillig   02481 E  BR 189 065-6, elektrická lokomotiva červená s potiskem „Tulpen-Dekor“
 Tillig   02484  BR 189 289 -2, elektrická lokomotiva černá s bílým čelem
 Tillig   02485 E  BR 189 901-2, elektrická lokomotiva bílá s modrým potiskem
 Tillig   02486  EU 45 (E 189), elektrická lokomotiva bílá s černým rámem a pojezdem
