Návod na osazení elektrické lokomotivy Tillig BR142 LISSY vysílačem


  Lokomotiva byla předem osazena digitálním dekodérem Uhlenbrock 73410 podle tohoto návodu. Při použití vysílače LISSY Uhlenbrock 68310 není jeho funkcionalita závislá na použitém lokomotivním dekodéru, protože jeho přívodní vodiče budou připájeny na plošný spoj v místě, kde je k dispozici vstupní napětí z kolejí. Místo vysílače LISSY Uhlenbrock 68310 lze použít novější typ 68330.

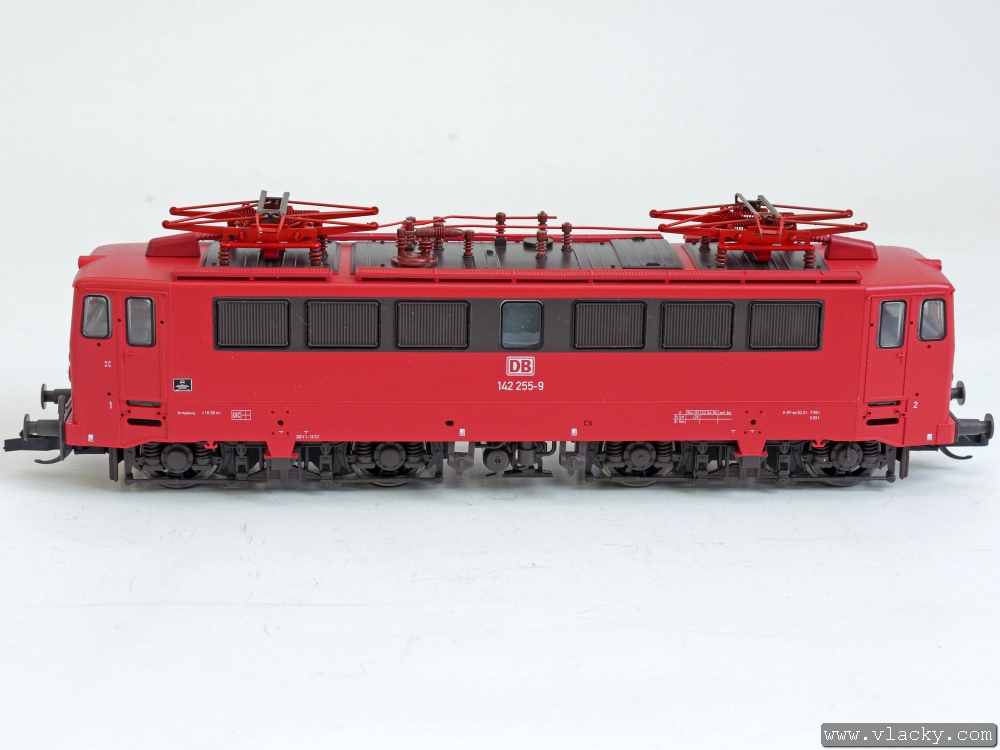

1.  Elektrická lokomotiva Tillig BR142 připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.

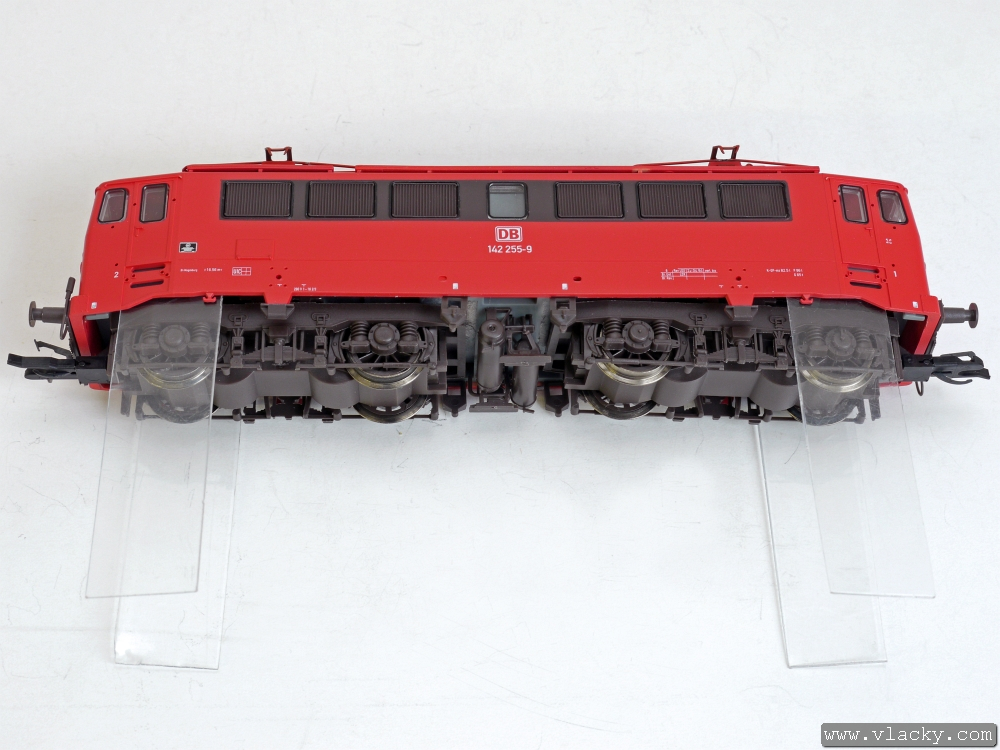

2.  V místě, kde jsou na skříni zespodu viditelné plastové výstupky, zasuneme pásky a uvolníme skříň od pojezdu.

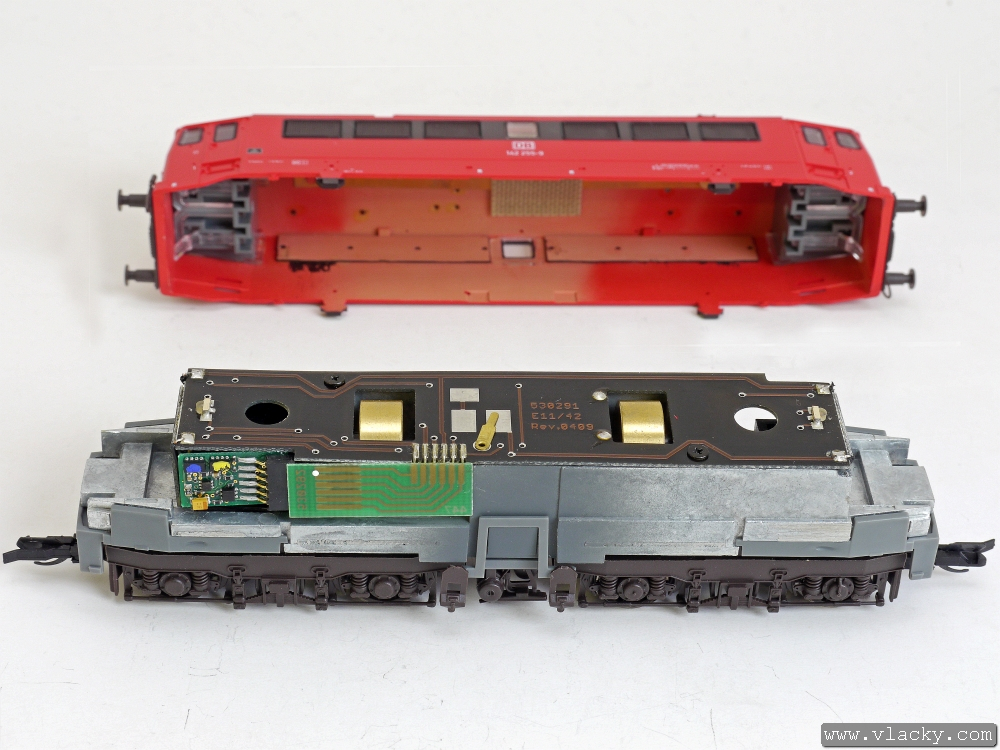

3.  Pohled na odkrytovanou lokomotivu, kde levé části pojezdu lokomotivy je konektor podle normy NEM 651 s osazeným digitálním dekodérem.

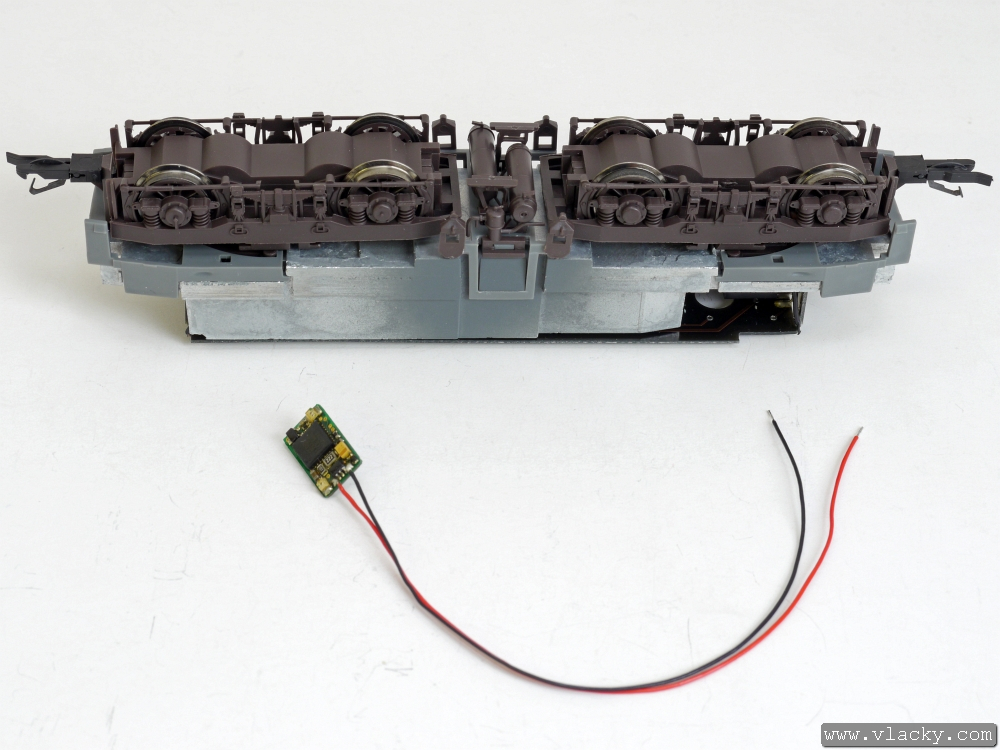

4.  Vysílač LISSY Uhlenbrock 68310 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.

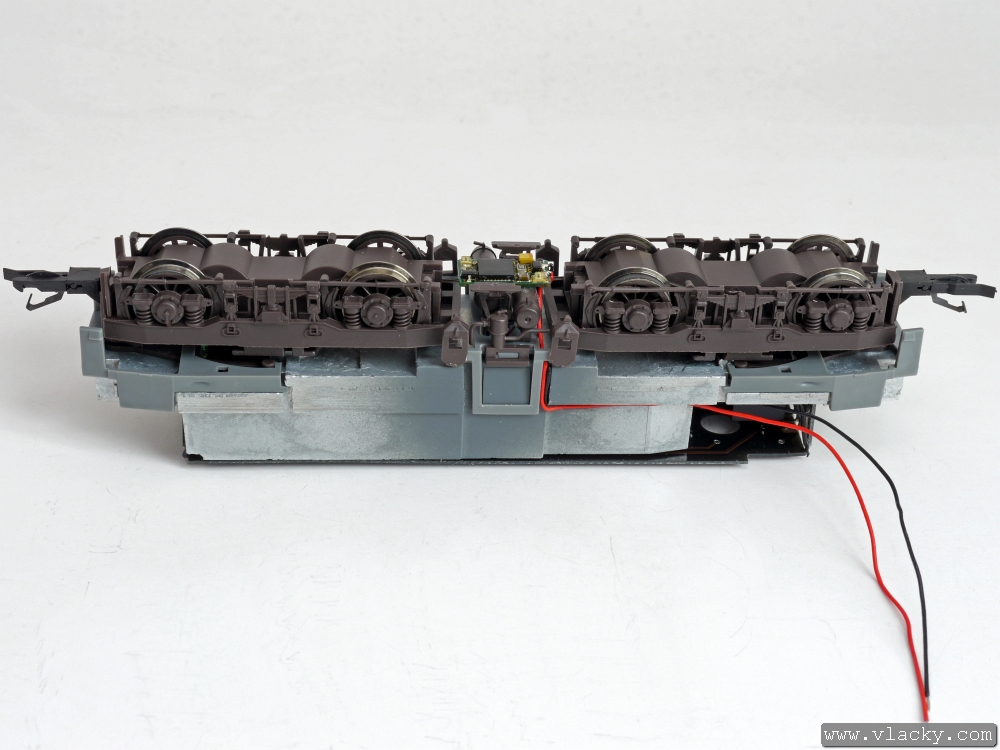

5.  Připravený vysílač LISSY přilepíme kapkou vteřinového lepidla. Oba přívody vedeme dovnitř lokomotivy touto stranou, kde je v rámu lokomotivy vybrání.

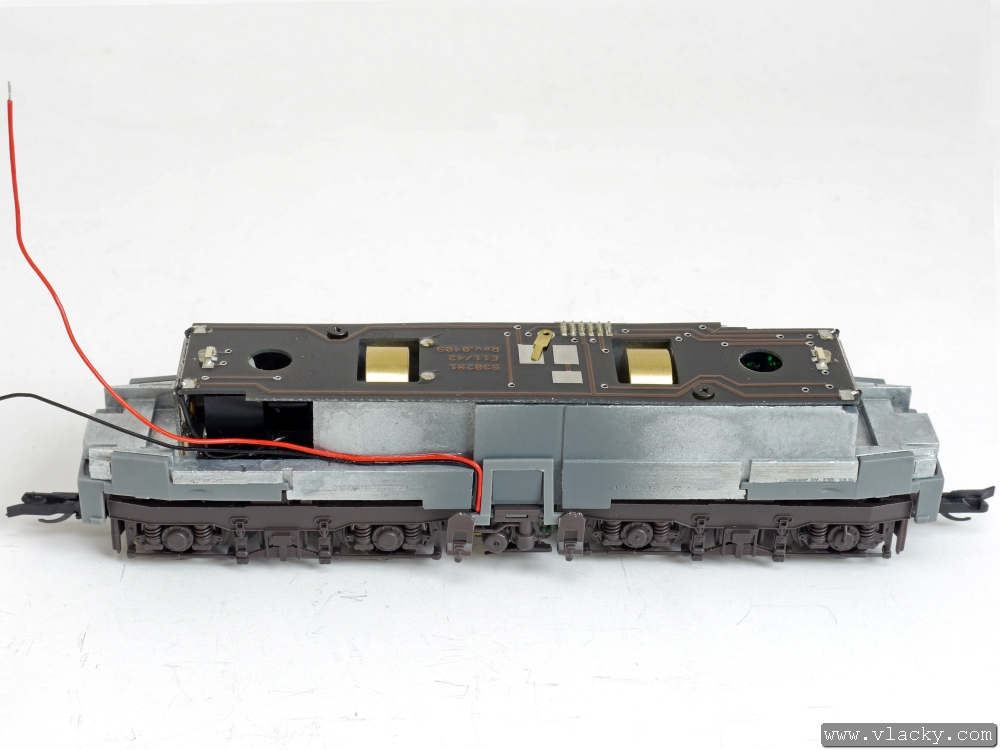

6.  Pohled na vedení obou přívodu od vysílače LISSY dovnitř do lokomotivy. Přívody opatrně fixujeme kapkou vteřinového lepidla. Přívody vedeme až k přední části plošného spoje, kde jsou pájecí plošky s přívody od podvozku.

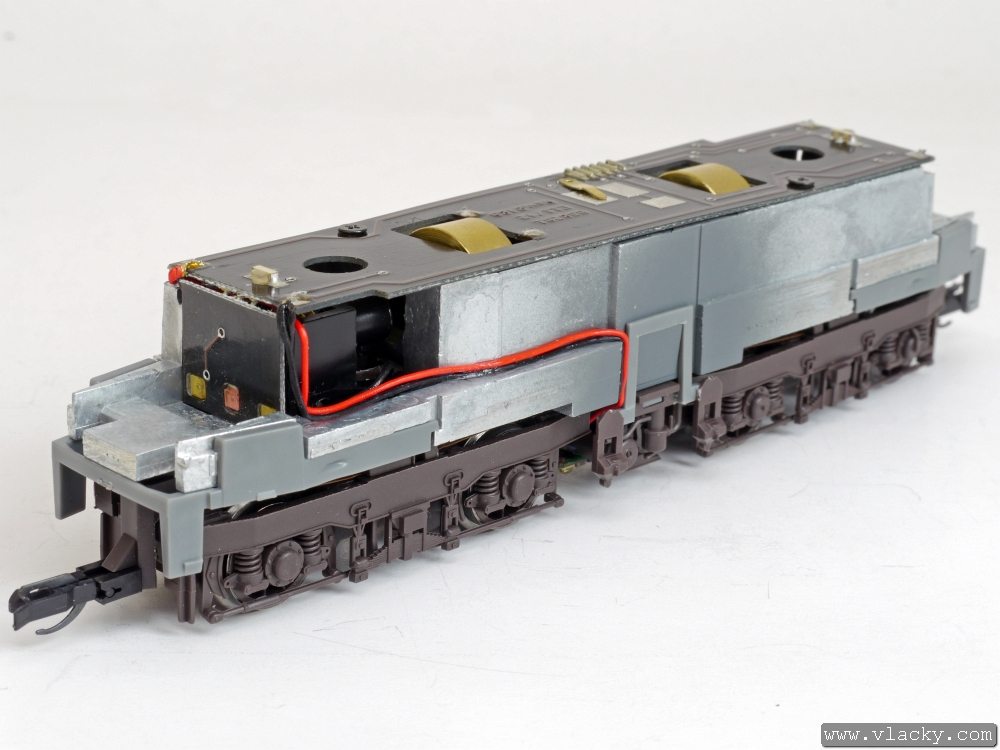

7.  Přívody vysílače LISSY byly zkráceny a připájeny na plošný spoj vedle přívodů od podvozku lokomotivy. V tomto okamžiku je lokomotiva připravena k provozu.


Tento návod je použitelný pro následující modely z katalogu
 Tillig   500225  E 11 033, elektrická lokomotiva zelená s černým rámem, šedou střechou a červenými podvozky
 Tillig   500227  BR 242 012-3, elektrická lokomotiva zelená s šedou střechou, černým rámem a červenými podvozky
 Tillig   500244  BR 142 255-9, elektrická lokomotiva orientální červená s tmavěhědými podvozky
 Tillig   500249  BR 109 028-1, elektrická lokomotiva modrá-červená „PE-CARGO“
 Tillig   500449  BR 242 005-7;BR 242 003-2, elektrická lokomotiva červená v úsporném laku s bílou linkou a šedými podvozky
 Tillig   500522  BR 109 109-1 (ex 211 084-9), elektrická lokomotiva bílá s černými podvozky "Scandlines"
 Tillig   500523  BR 142 001-7, elektrická lokomotiva zelená s černým rámem, šedá střecha a červené podvozky
 tillig   500580  BR 211 055-9, elektrická lokomotiva červená s krémovým pruhem, šedé podvozky
 Tillig   500581  BR 242 226-9, elektrická lokomotiva červená s šedými podvozky
 Tillig   501067  BR 242 151-9, elektrická lokomotiva zelená s šedou střechou, černý rám, červené podvozky
 Tillig   501083  E 42 011, elektrická lokomotiva zelená s černým rámem a červenými podvozky, první série
 Tillig   501350  BR 142 126-2, elektrická lokomotiva světle šedá s modrým pásem
 Tillig   501357  BR 242 206-1, elektrická lokomotiva červená s jedním krémovým pruhem, šedá střecha
 Tillig   501461  E 11 042, elektrická lokomotiva zelená s šedou střechou, černý rám a červený pojezd
