Návod na osazení elektrické lokomotivy Kühn BR180 „Bastard” LISSY vysílačem

Lokomotiva byla předem osazena digitálním dekodérem Uhlenbrock 73110 podle tohoto návodu. Při použití vysílače LISSY Uhlenbrock 68310 není jeho funkcionalita závislá na použitém lokomotivním dekodéru, protože jeho přívodní vodiče budou připájeny na plošný spoj v místě, kde je k dipozici vstupní napětí z kolejí. Místo vysílače LISSY Uhlenbrock 68310 lze použít novější typ 68330.

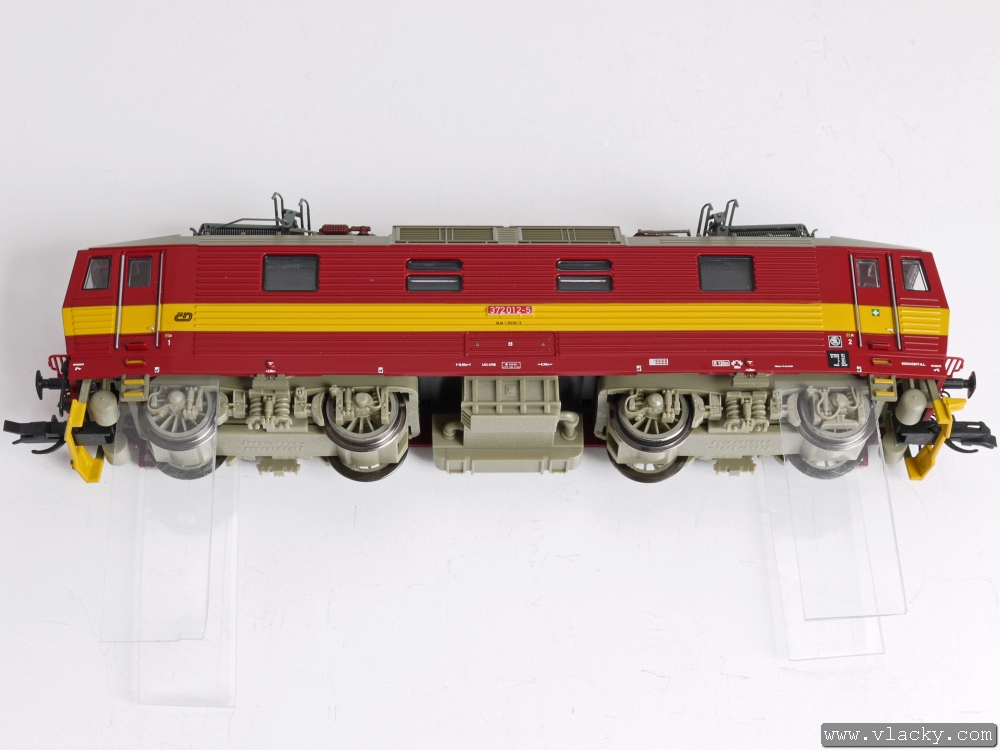

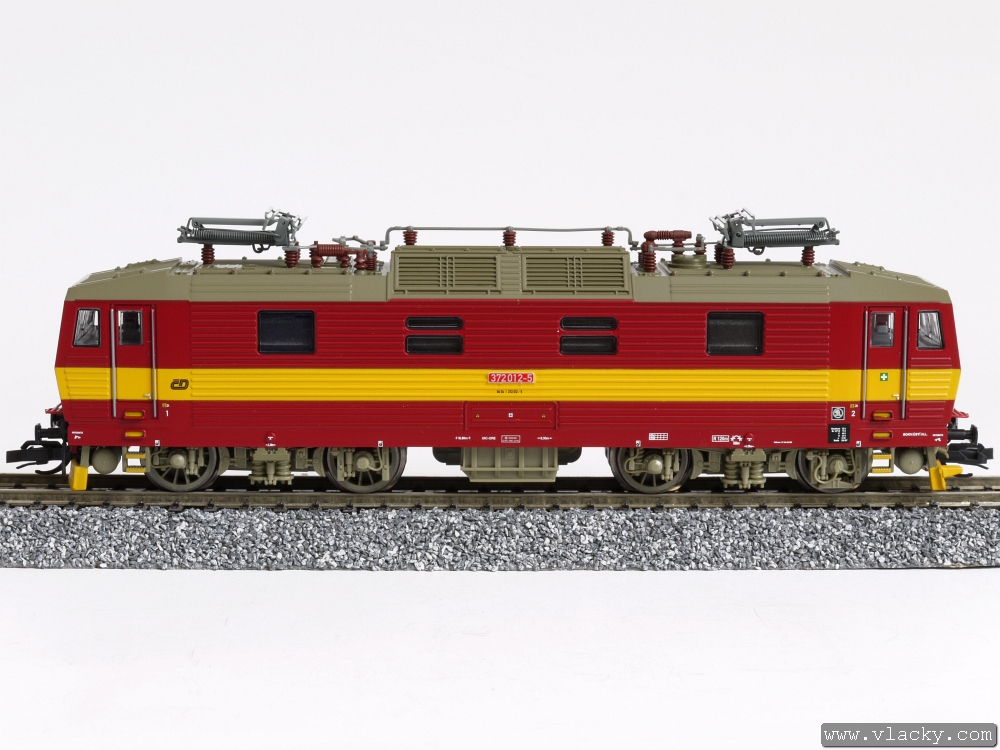

1. Elektrická lokomotiva Kühn BR180 „Bastard” připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.

2. Na skříni lokomotivy z vnitřní strany jsou vedle dveří směrem ke středu plastové výstupky. Zasunutím pásků uvolníme skříň od pojezdu a můžeme ji potom lehce sundat.

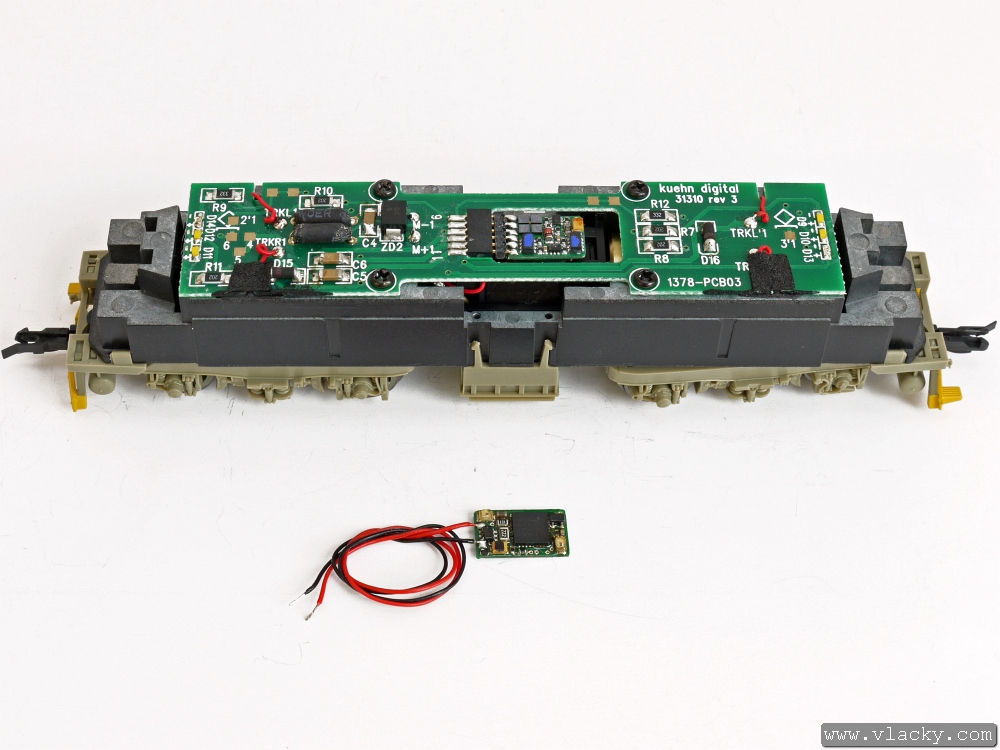

3. Vysílač LISSY Uhlenbrock 68310 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.

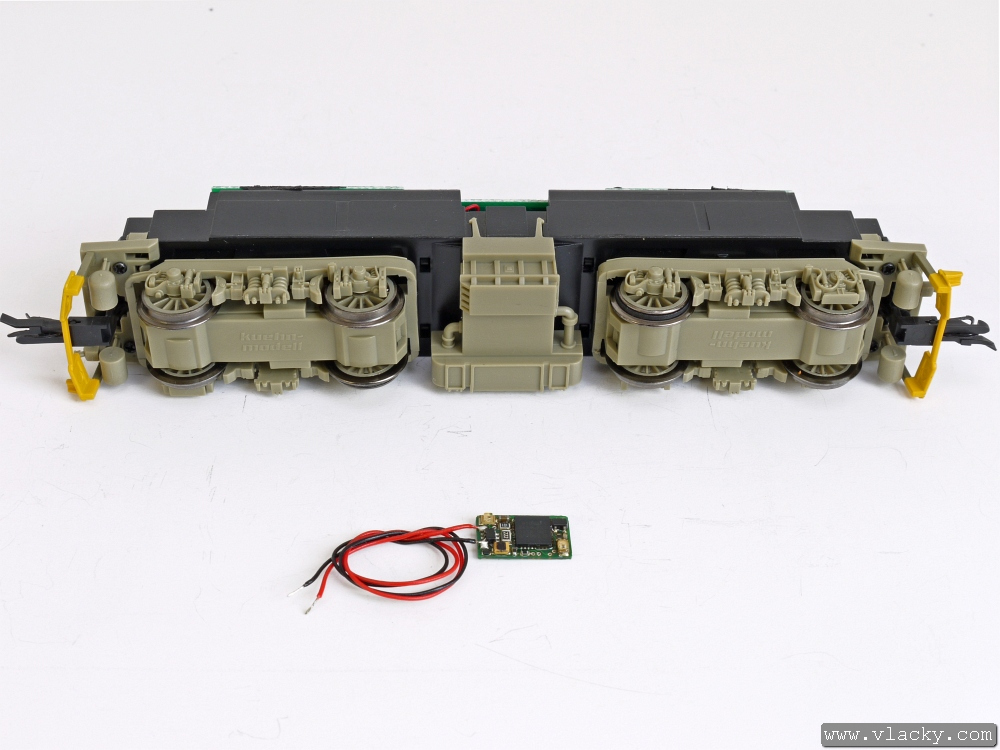

4. Pro umístění vysílače LISSY je vespod lokomotivy dostatek místa. Vodiče povedeme kolem podvozku a potom dovnitř k plošnému spoji.

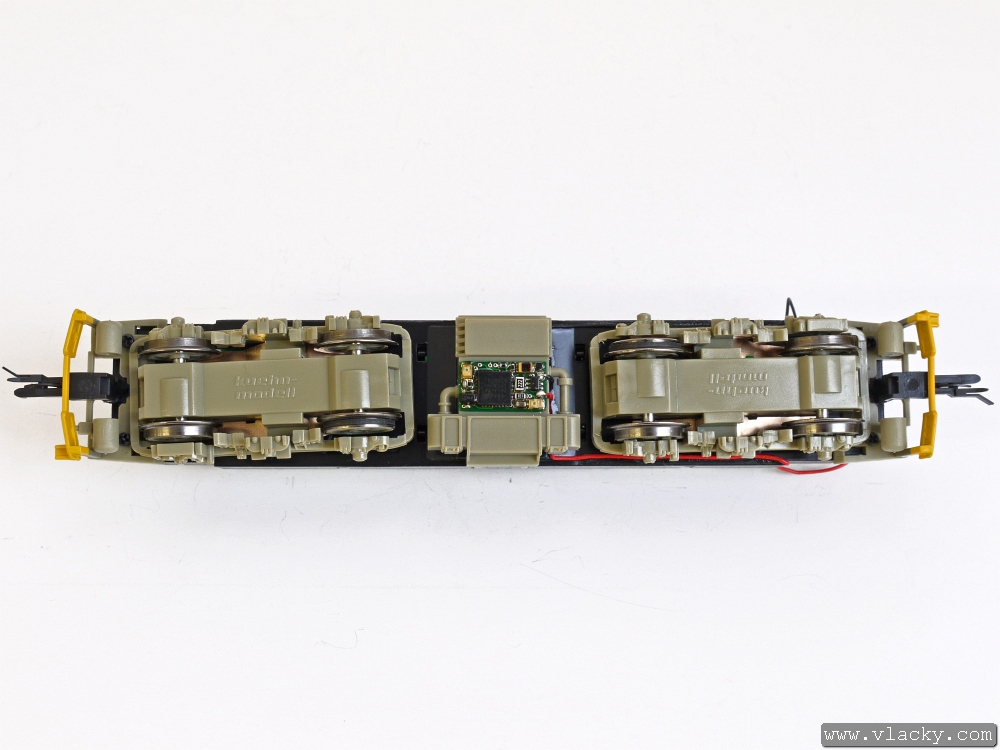

5. Připravený vysílač LISSY přilepíme kapkou vteřinového lepidla nebo použijeme přibalenou oboustranneou lepicí pásku.

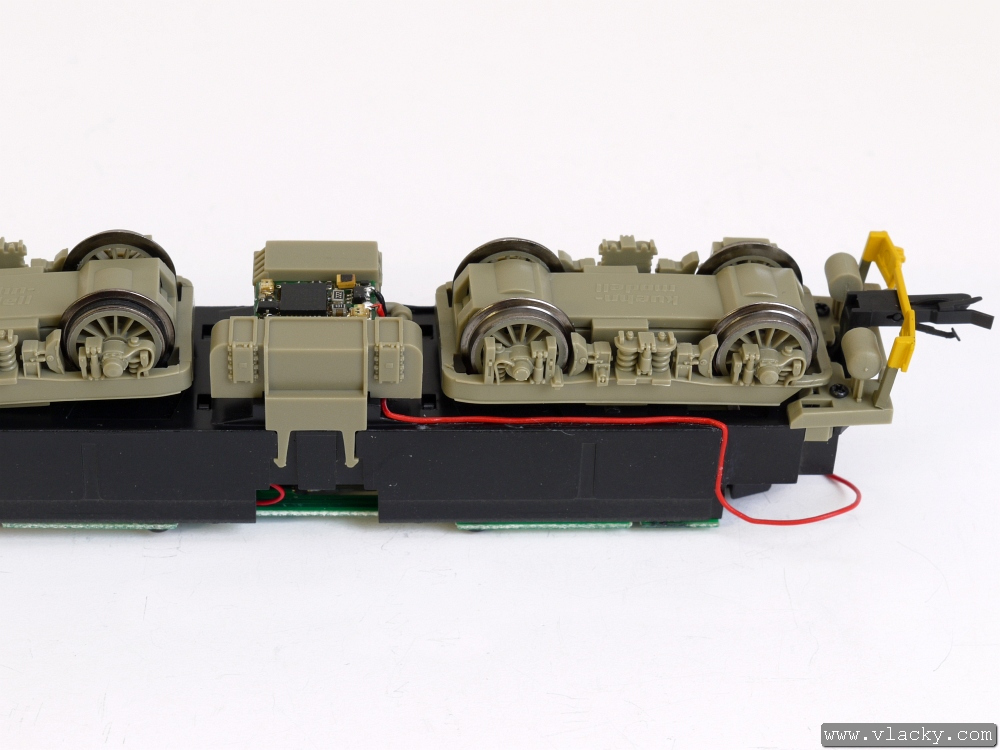

6. Pohled na vedení přívodů od vysílače LISSY dovnitř do lokomotivy. Přívody jsou fixovány vteřinovým lepidlem. Červený přívod můžeme začernit. Černý přívod vzadu není téměř znatelný.

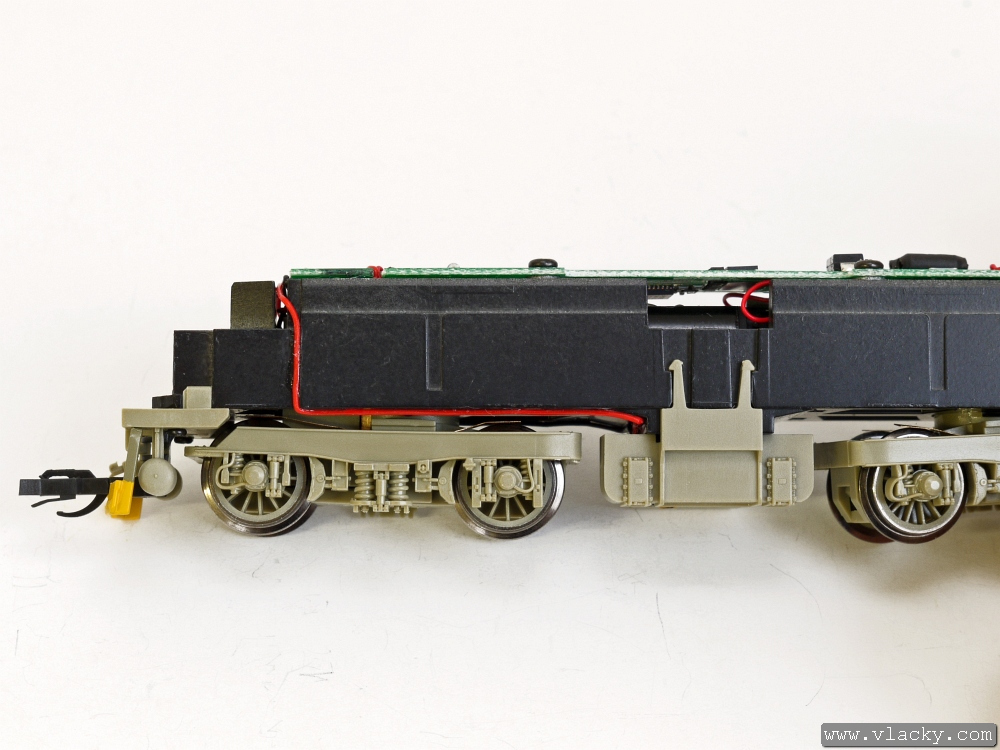

7. Detail vedení přívodů ke kraji plošného spoje. Vysílač LISSY není z boku lokomotivy viditelný.

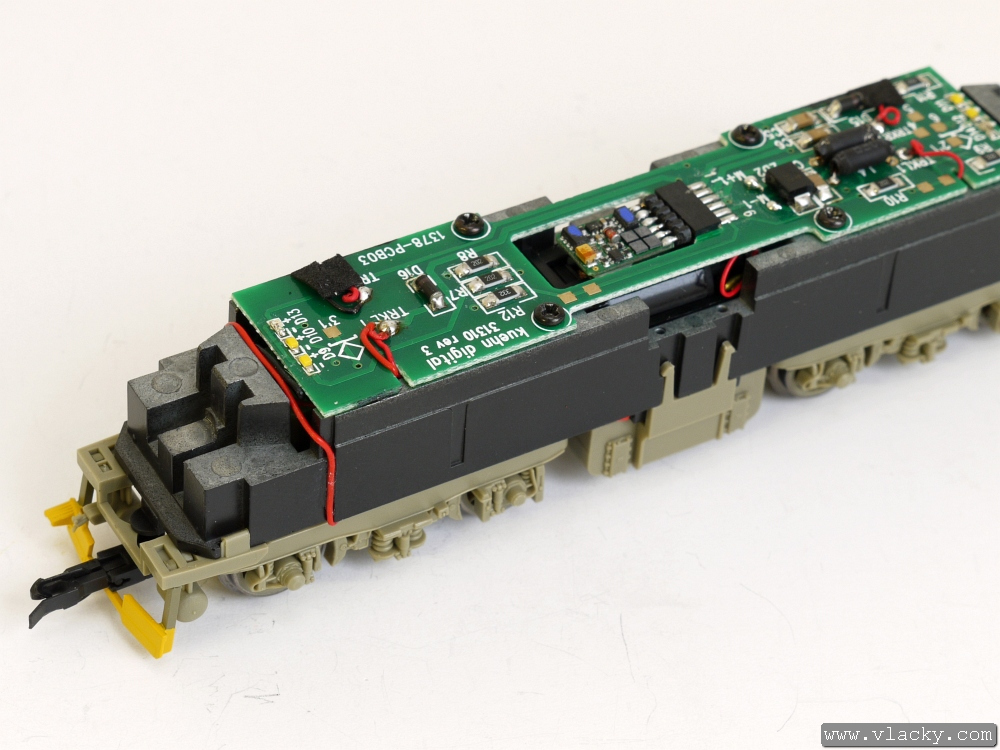

8. Přívodní vodiče zkrátíme a připájíme je na plošky označené TRKR-1 a TRKL-1, na které je zároveň přivedeno červenými vodiči napájení od levého podvozku. Před kompletací lokomotivu přezkoušíme a porovnáme vodiče, aby nebránily nasazení a docvaknutí skříně lokomotivy.
